粗碎機介紹

粗碎機作業視頻，安微客戶現場實拍

粗碎機也稱粗碎顎式破碎機，是利用兩顎板對物料的擠壓和彎曲作用，直接將大石塊破碎成不同規格石子，可以對近200多種砂石骨料進行粗碎，同時因結構簡單、工作可靠和能粗碎堅硬物料等優點而被廣泛應用于選礦、建筑材料、硅酸鹽和陶瓷等工業部門。

粗碎機設備實拍圖

粗碎機實拍圖，產量高、節能環保

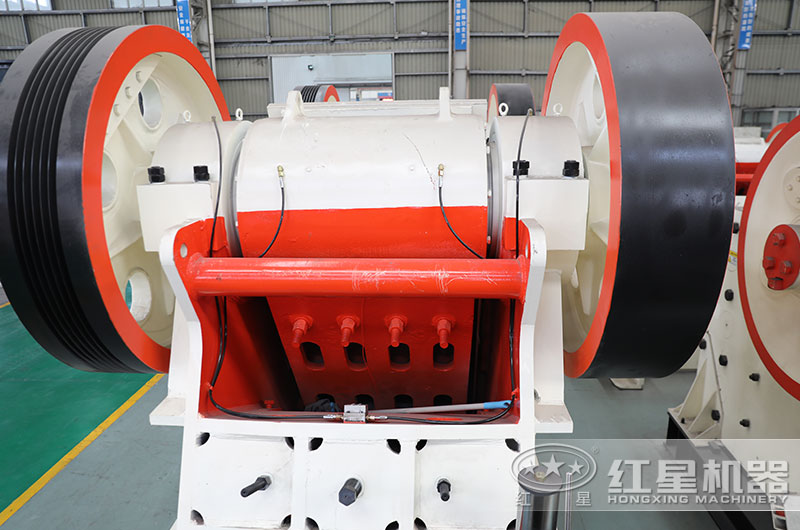

粗碎機細節展示，進料口大、破碎腔深

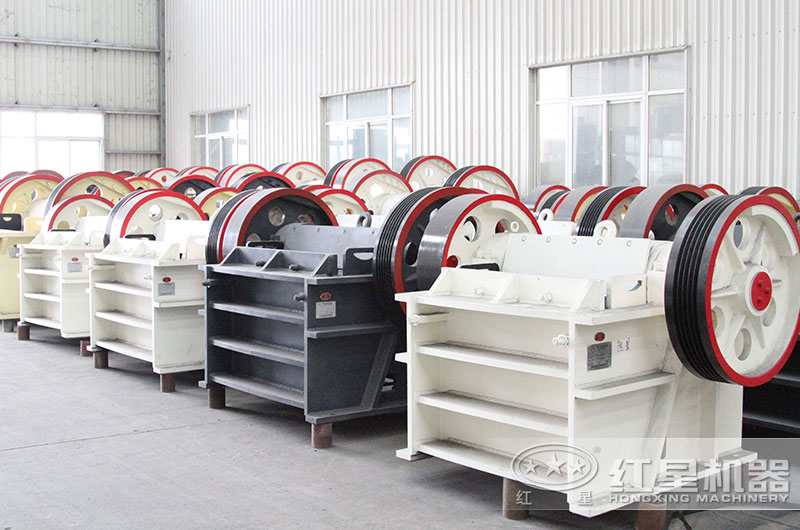

粗碎機廠家車間一角，型號齊全

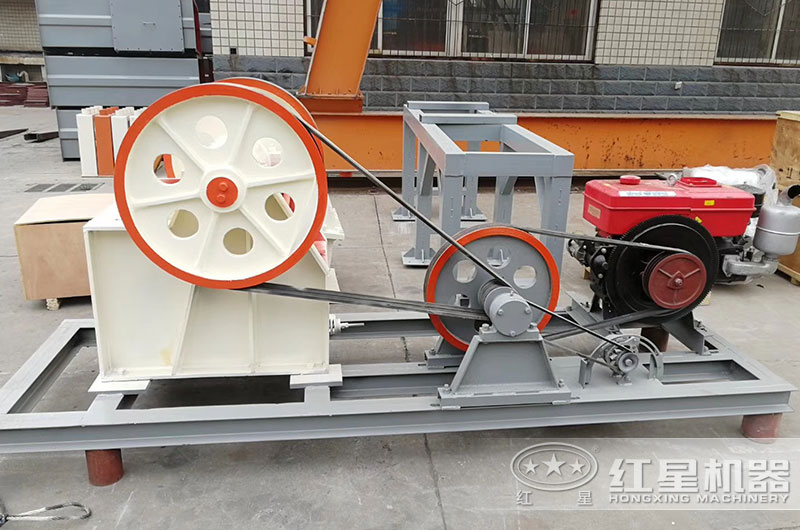

小型粗碎機，配置柴油發電機，可實現油電兩用

粗碎機性能特點

1、粗碎機的動鄂總成采用高質量的鑄鋼件構成，并通過兩個大型鑄鋼飛輪傳動，此外重型偏心軸亦采用鍛坯進行加工，使得可靠性更高，使用壽命更長。

2、軸承座采用整體式鑄鋼結構，整體鑄鋼軸承座能夠保證與架完全配合，同時也大大增強了軸承座的徑向強度，而分體式軸承座則不擁有該優點。

3、粗碎腔采用對稱“V”形結構，使實際進料口寬度與名義進料口寬度相一致，排料口調整更快捷方便，可根據需求調節，有效控制成品粒度，顆粒形狀好、雜質少、少針片狀。

4、設計中智能制造、品質升級，整體自動化程度提高，自動控制整個生產流程，無須過多操作，節省投資成本，并采用全密封迷宮式結構除塵技術，并配置除塵、降噪裝置，避免作業中粉塵、噪音產生，過環保測評。

粗碎機客戶現場圖

粗碎機作業現場圖，河北客戶石子廠（一小時產800噸左右）

粗碎機烏茲別克客戶現場實拍圖

江蘇客戶現場，已運行4年，質量好、功耗少

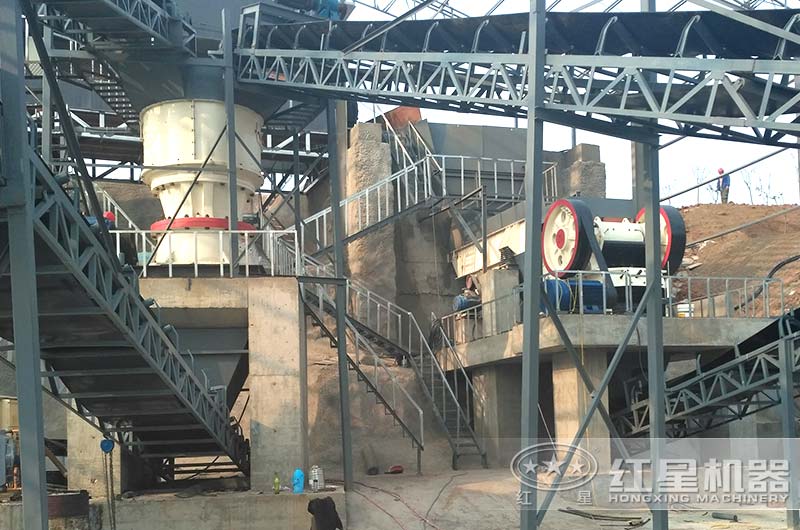

河南客戶現場實拍圖，一條石子生產線由給料機、顎式破碎機、單缸圓錐破碎機、圓振動篩、輸送機等組成

粗碎機價格，專業廠家在線提供優惠報價

河南紅星機器廠家經歷四十余年滄桑磨煉，在理念上和經營方式更有譜，設備研發、生產到銷售都是獨立完成，對品質不斷追求，質量更是杠杠的，不僅是設備讓用戶滿意，售后服務也很貼心，設備都是直接銷售，不經過中間商，價格更實惠，粗碎機具體價格，可點擊免費咨詢了解，隨時有銷售經理在線為您提供優惠報價單。

客戶直接來到廠區，參觀生產車間，深入了解設備

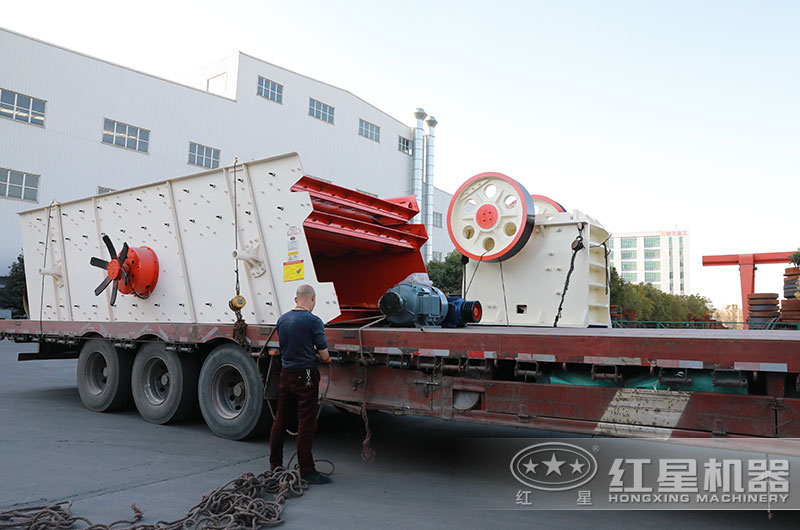

粗碎機裝車完畢，準備發往客戶現場

粗碎機工作原理

該系列粗碎機工作方式為曲動擠壓型，其工作原理是：電動機驅動皮帶和皮帶輪，通過偏心軸使動顎上下運動，當動顎上升時肘板與動顎間夾角變大，從而推動動顎板向固定顎板接近，與其同時物料被壓碎或劈碎，達到粗碎的目的；當動顎下行時，肘板與動顎夾角變小，動顎板在拉桿，彈簧的作用下，離開固定顎板，此時已粗碎物料從粗碎腔下口排出。隨著電動機連續轉動而粗碎動顎作周期運動壓碎和排泄物料，實現批量生產。

粗碎機工作原理圖

粗碎機安裝以及維護

粗碎機的安裝

1、粗碎機的軸承擔負機器的全部負荷，所以良好的潤滑對軸承壽命有很大的關系，它直接影響到機器的使用壽命和運轉率，因而要求注入的潤滑油必須清潔，密封必須良好。

2、新安裝的輪箍容易發生松動必須經常進行檢查，注意機器各部位的工作是否正常。

3、注意檢查易磨損件的磨損程度，隨時注意更換被磨損的零件。

4、放活動裝置的底架平面，應出去灰塵等物以免機器遇到不能粗碎的物料時活動軸承不能在底架上移動，以致發生嚴重事故。

5、軸承油溫升高，應立即停車檢查原因加以消除，轉動齒輪在運轉時若有沖擊聲應立即停車檢查，并消除。

粗碎機的日常維護

1、該設備應安裝在水平的混凝土基礎上，用地腳螺栓固定。

2、安裝時應注意主機體與水平的垂直。

3、安裝后檢查各部位螺栓有無松動及主機倉門是否緊固，如有請進行緊固。

4、按設備的動力配置電源線和控制開關。

5、檢查完畢，進行空負荷試車，試車正常即可進行生產。

紅星廠家提供一站式售后服務，免費安裝、調試、操作指導、定期維護等等

粗碎機 技術參數

型號	進料口尺寸 (mm）	最大進料粒度 (mm)	排料口調整范圍 (mm)	處理能力(t/h)	偏心軸轉速(r/min)	電機功率 (kw)	外形尺寸 （長×寬×高） (mm)
PE 150×250	150×250	125	10-40	1-3	268	4P   5.5	760×700×860
PE 200×300	200×300	180	15-50	2-6	260	4P   7.5	915×780×990
PE 200×350	200×350	180	18-60	3-10	276	4P   11	1000×914×1112
PE 250×400	250×400	210	20-70	5-21	300	6P   15	1100×1032×1285
PE 400×600	400×600	340	40-100	16-64	270	6P   30	1623×1736×1615
PE 500×750	500×750	425	50-100	40-110	268	6P   55	1920×1850×1920
PE 600×750	600×750	500	150-200	80-240	268	6P   55	2020×1850×1920
PE 600×900	600×900	500	65-160	50-160	254	6P   55	2530×1900×2340
PE 750×1060	750×1060	630	80-180	110-320	245	8P   110	2680×2380×2785
PE 900×1200	900×1200	750	100-200	220-380	208	8P   110	3470×2876×3330
PE 1200×1500	1200×1500	1020	150-350	400-1000	180	8P   160-245	4850×3220×3680
PE 1500×1800	1500×1800	1200	220-350	500-1200	180	8P   280-380	5160×3660×4248
PEX 150×750	150×750	120	18-48	8-25	320	4P   15	1170×1575×1030
PEX 250×750	250×750	210	25-60	13-35	320	6P   22	1550×1730×1470
PEX 250×1000	250×1000	210	25-60	16-52	330	6P   30	1580×2006×1390
PEX 250×1200	250×1200	210	25-60	20-61	330	6P   37	1780×2214×1430
PEX 300×1300	300×1300	250	20-90	16-105	300	6P   55	2210×2320×1723

注：產量根據不同物料，進料粒度等因素其結果將有所不同
